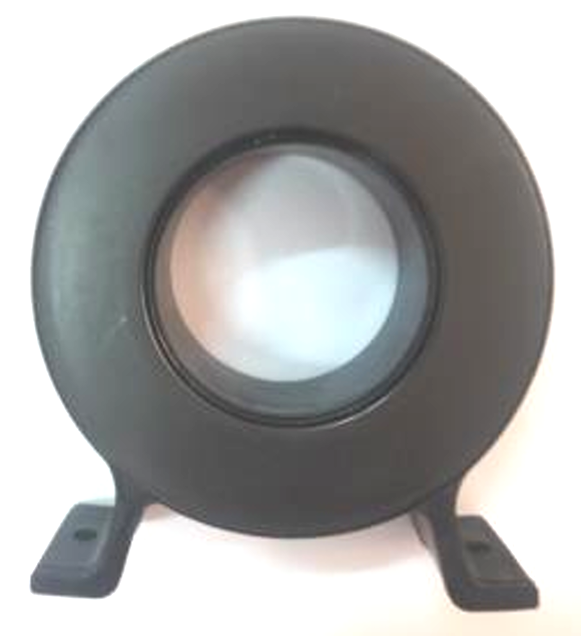

抗饱和纳米晶磁芯
ZH系列抗饱和纳米晶磁芯具备高磁导率、低损耗和出色的温度稳定性（居里点580°C，在-55°C至125°C范围内性能稳定），适用于高要求电力电子设备中的EMC共模扼流圈和高频功率变压器。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 抗饱和纳米晶磁芯 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.特点 ZH系列抗饱和纳米晶磁芯 具有高磁导率,高的插入损耗，良好的频率特性；高居里温度(580℃),优良的温度特性， 温度恒定性好，-55~125℃温度范围内电感量基本不变。 2.应用范围 适合大不平衡电流EMC 共模电感磁芯，高频功率变压器磁芯。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品型号 |
磁芯规格 | 磁芯外形尺寸 | Le cm | Ae cm2 | G g | 电感系数 uH |
|||||||||||||||||||||||||||||||||||||||||||||||
| OD | ID | HT | OD | ID | HT | ||||||||||||||||||||||||||||||||||||||||||||||||
| mm | mm | mm | mm | mm | mm | 10k | 100k | ||||||||||||||||||||||||||||||||||||||||||||||
| ZH-7025Y | 70 | 40 | 25 | 74.8 | 34.7 | 28.3 | 17.3 | 2.813 | 354.6 | 71.6 | 34.8 | ||||||||||||||||||||||||||||||||||||||||||
| ZH-8025D | 80 | 50 | 25 | 86.2 | 45.3 | 29.8 | 20.4 | 2.813 | 419.0 | 60.6 | 29.4 | ||||||||||||||||||||||||||||||||||||||||||
| ZH-8030D | 80 | 50 | 30 | 86.8 | 45.9 | 37.3 | 20.4 | 3.375 | 502.9 | 72.7 | 35.3 | ||||||||||||||||||||||||||||||||||||||||||
| ZH-1108020D | 110 | 80 | 25 | 116.5 | 75.6 | 25.3 | 29.8 | 2.813 | 612.4 | 41.4 | 20.1 | ||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：以上数据仅供参考，可根据客户需求进行定制，期待您的咨询！ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
