悬挂引线——精密电流互感器
悬挂引线型精密电流互感器采用柔性悬空引线设计，便于布线安装与空间优化。结合高精度磁芯与低误差绕组技术，在宽电流范围内实现稳定可靠的电流测量，适用于实验室仪器、电能计量及高精度工业监测系统。
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA03L系列精密电流互感器 | |||||
| GTA03L1.0 | GT A03L1.5 | GT A03L2.0 | 单位 | ||
| 额定输入 | 5 | 15 | 5 | A (AC) | |
| 额定输出，5 | 5 | 10 | 2.5 | mA (AC) | |
| 变比， | 1000:01:00 | 3/2/1900 12:01 | 2000:01:00 | 倍率 | |
| 相位差 | ≤ 15′(RL=20Ω) | ≤ 5′(RL=20Ω) | ≤ 10′(RL=20Ω) | 分 | |
| 线性范围 | 0-20 (RL=20Ω) | 0-28 (RL=20Ω) | 0-28 (RL=20Ω) | A (AC) | |
| 线性范围 | 0-12 (RL=50Ω) | 0-20 (RL=50Ω) | 0-20 (RL=100Ω) | A (AC) | |
| 线性度 | 0.20% | 0.10% | 0.10% | % | |
| 直流电阻 | 52±5Ω | 86±10Ω | 144±15Ω | Ω | |
| 产品净重 | 6.4 | 6.6 | 6.7 | g | |
| 尺寸公差 | 0.5 | mm | |||

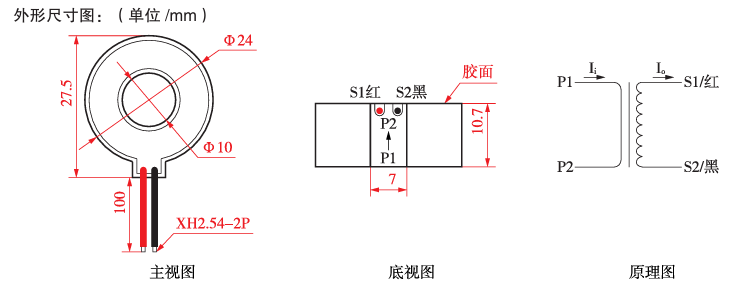

| 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | ||||
| 注意：电流互感器禁止开路使用，也不能接熔断器。电流互感器使用时，请务必先将互感器输出端负载装置接好。 | |||||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引线输出 |
|||||
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA12L系列精密电流互感器 | |||||
| GTA08L | 单位 | ||||
| 额定输入 | 5 | A (AC) | |||
| 额定输出 | 5 | mA (AC) | |||
| 变比 | 1000:1 | 倍率 | |||
| 相位差 | ≤15＇(RL=20Ω) | 分 | |||
| 线性范围 | 0-12 (RL=20Ω) | A (AC) | |||
| 0-8 (RL=50Ω) | A (AC) | ||||
| 线性度 | 0.002 | % | |||
| 直流电阻 | 41±5Ω | Ω | |||
| 产品净重 | 4.2 | g | |||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
| 注意：电流互感器禁止开路使用，也不能接熔断器。电流互感器使用时，请务必先将互感器输出端负载装置接好。 | |||||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引线输出 |
|||||
|
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA12L系列精密电流互感器 | |||||
| ZH-GTA12L1.0 | ZH-GTA12L1.5 | 单位 | |||
| 额定输入 | 20 | 15 | A (AC)额 | ||
| 额定输出 | 20 | 10 | mA (AC) | ||
| 变比， | 1000:1 | 2000:1 | 倍率 | ||
| 相位差 | ≤ 15′(RL=20Ω) | ≤ 5′(RL=20Ω) | 分 | ||
| 线性范围 | 0-40 (RL=40Ω) | 0-90 (RL=20Ω) | A (AC) | ||
| 线性范围 | 0-25 (RL=50Ω) | 0-70 (RL=50Ω) | A (AC) | ||
| 线性度 | 0.2% | 0.1% | % | ||
| 直流电阻 | 52±8Ω | 90±10Ω | Ω | ||
| 产品净重 | 10.6 | 11.2 | g | ||
| 尺寸公差 | 0.5 | mm | |||
| 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | ||||
| 注意：电流互感器禁止开路使用，也不能接熔断器。电流互感器使用时，请务必先将互感器输出端负载装置接好。 | |||||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引针输出 |
|||||
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA06L系列精密电流互感器 | |||||
| ZH-GTA06L1.0 | ZH-GTA06L2.0 | 单位 | |||
| 额定输入 | 10 | 20 | A (AC)额 | ||
| 额定输出 | 10 | 10 | mA (AC) | ||
| 变比， | 1000:1 | 2000:1 | 倍率 | ||
| 相位差 | ≤ 10′(RL=20Ω) | ≤ 5′(RL=20Ω) | 分 | ||
| 线性范围 | 0-30 (RL=20Ω) | 0-80 (RL=20Ω) | A (AC) | ||
| 线性范围 | 0-20 (RL=50Ω) | 0-60 (RL=50Ω) | A (AC) | ||
| 线性度 | 0.2% | 0.1% | % | ||
| 直流电阻 | 36±5Ω | 102±15Ω | Ω | ||
| 产品净重 | 10.8 | 11.2 | g | ||
| 尺寸公差 | 0.5 | mm | |||
| 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | ||||
| 注意：电流互感器禁止开路使用，也不能接熔断器。电流互感器使用时，请务必先将互感器输出端负载装置接好。 | |||||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引线输出 |
|||||
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA20L系列精密电流互感器 | |||||
| ZH-GTA20L1.0 | ZH-GTA20L1.5 | ZH-GTA20L2.0 | 单位 | ||
| 额定输入 | 20 | 30 | 40 | A (AC)额 | |
| 额定输出 | 20 | 20 | 20 | mA (AC) | |
| 变比， | 1000:1 | 1500:1 | 2000:1 | 倍率 | |
| 相位差 | ≤ 5′(RL=20Ω) | ≤ 5′(RL=20Ω) | ≤ 5′(RL=20Ω) | 分 | |
| 线性范围 | 0-60 (RL=20Ω) | 0-60 (RL=20Ω) | 0-80 (RL=20Ω) | A (AC) | |
| 线性范围 | 0-40 (RL=50Ω) | 0-40 (RL=50Ω) | 0-70 (RL=50Ω) | A (AC) | |
| 线性度 | 0.1% | 0.1% | 0.1% | % | |
| 直流电阻 | 32±6Ω | 65±10Ω | 122±15Ω | Ω | |
| 产品净重 | 17.6 | 11.2 | 17.3 | g | |
| 尺寸公差 | 0.5 | mm | |||
| 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | ||||
| 注意：电流互感器禁止开路使用，也不能接熔断器。电流互感器使用时，请务必先将互感器输出端负载装置接好。 | |||||
| ZH-GTA20L2.5系列精密电流互感器 | |||||
| ZH-GTA20L2.5 | ZH-GTA20L3.0 | ZH-GTA20L4.0 | 单位 | ||
| 额定输入 | 50 | 60 | 80 | A (AC)额 | |
| 额定输出 | 20 | 20 | 20 | mA (AC) | |
| 变比， | 2500:1 | 3000:1 | 4000:1 | 倍率 | |
| 相位差 | ≤ 5′(RL=20Ω) | ≤ 5′(RL=20Ω) | ≤ 5′(RL=20Ω) | 分 | |
| 线性范围 | 0-90 (RL=20Ω) | 0-110 (RL=20Ω) | 0-130 (RL=20Ω) | A (AC) | |
| 线性范围 | 0-80 (RL=50Ω) | 0-90 (RL=50Ω) | 0-120 (RL=50Ω) | A (AC) | |
| 线性度 | 0.1% | 0.1% | 0.1% | % | |
| 直流电阻 | 160±20Ω | 187±20Ω | 314±30Ω | Ω | |
| 产品净重 | 18.8 | 18.8 | 19.2 | g | |
| 尺寸公差 | 0.5 | mm | |||
| 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | ||||
| 注意：电流互感器禁止开路使用，也不能接熔断器。电流互感器使用时，请务必先将互感器输出端负载装置接好。 | |||||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引线输出 |
|||||
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA07L系列精密电流互感器 | |||||
| GTA07L1.0 | GTA07L2.0 | 单位 | |||
| 额定输入 | 20 | 50 | A(AC) | ||
| 额定输出 | 20 | 25 | mA(AC) | ||
| 变比 | 1000:01:00 | 2000:01:00 | 倍率 | ||
| 相位差 | ≤5 ＇ (RL=20Ω) | ≤5 ＇ (RL=20Ω) | 分 | ||
| 0-50 (RL=20Ω) | 0-110 (RL=20Ω) | A(AC) | |||
| 线性范围 | 0-32 (RL=50Ω) | 0-90 (RL=50Ω) | A(AC) | ||
| 线性度 | 0.10% | 0.10% | % | ||
| 直流电阻 | 44±6Ω | 112±15Ω | Ω | ||
| 产品净重 | 15.9 | 18 | g | ||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引线输出 |
|||||
|
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA25L系列精密电流互感器 | |||||
| GTA25L2.0 | 单位 | ||||
| 额定输入 | 100 | A(AC) | |||
| 额定输出 | 50 | mA(AC) | |||
| 变比 | 83.3340277778 | 倍率 | |||
| 相位差 | ≤5 ＇ (RL=20Ω) | 分 | |||
| 线性范围 | 0-200 (RL=20Ω) | A(AC) | |||
| 0-180 (RL=50Ω) | A(AC) | ||||
| 线性度 | 0.001 | % | |||
| 直流电阻 | 68±10Ω | Ω | |||
| 产品净重 | 29.4 | g | |||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引线输出 |
|||||
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GD-01 系列精密电流互感器 | |||||
| GD-01A1.5 | GD-01A2.0 | 单位 | |||
| 额定输入 | 15 | 40 | A(AC) | ||
| 额定输出 | 10 | 20 | mA(AC) | ||
| 变比 | 1500:01:00 | 2000:01:00 | 倍率 | ||
| 相位差 | ≤5 ＇ (RL=20Ω) | ≤5 ＇ (RL=20Ω) | 分 | ||
| 线性范围 | 0-50 (RL=20Ω) | 0-70 (RL=20Ω) | A(AC) | ||
| 0-40 (RL=50Ω) | 0-50 (RL=50Ω) | A(AC) | |||
| 线性度 | 0.10% | 0.10% | % | ||
| 直流电阻 | 63±10Ω | 108±15Ω | Ω | ||
| 产品净重 | 12.4 | 12.1 | g | ||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引线输出 |
|||||
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA20L系列精密电流互感器 | |||||
| GTA23L1.0 | GTA23L2.0 | GTA23L2.5 | 单位 | ||
| 额定输入 | 50 | 30 | 50 | A(AC) | |
| 额定输出 | 50 | 15 | 20 | mA(AC) | |
| 变比 | 1000:01:00 | 2000:01:00 | 2500:01:00 | 倍率 | |
| 相位差 | ≤5 ＇ (RL=20Ω) | ≤5 ＇ (RL=20Ω) | ≤5 ＇ (RL=20Ω) | 分 | |
| 线性范围 | 0-70 (RL=20Ω) | 0-120 (RL=20Ω) | 0-110 (RL=20Ω) | A(AC) | |
| 0-60 (RL=50Ω) | 0-90 (RL=50Ω) | 0-100 (RL=50Ω) | A(AC) | ||
| 线性度 | 0.10% | 0.10% | 0.10% | % | |
| 直流电阻 | 33±6Ω | 86±10Ω | 111±15Ω | Ω | |
| 产品净重 | 18.4 | 19.9 | 20.2 | g | |
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引线输出 |
|||||
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA34L 系列精密电流互感器 | |||||
| GTA23L1.0 | GTA23L2.0 | GTA23L2.5 | 单位 | ||
| 额定输入 | 50 | 30 | 50 | A(AC) | |
| 额定输出 | 50 | 15 | 20 | mA(AC) | |
| 变比 | 1000:01:00 | 2000:01:00 | 2500:01:00 | 倍率 | |
| 相位差 | ≤5 ＇ (RL=20Ω) | ≤5 ＇ (RL=20Ω) | ≤5 ＇ (RL=20Ω) | 分 | |
| 线性范围 | 0-70 (RL=20Ω) | 0-120 (RL=20Ω) | 0-110 (RL=20Ω) | A(AC) | |
| 0-60 (RL=50Ω) | 0-90 (RL=50Ω) | 0-100 (RL=50Ω) | A(AC) | ||
| 线性度 | 0.10% | 0.10% | 0.10% | % | |
| 直流电阻 | 33±6Ω | 86±10Ω | 111±15Ω | Ω | |
| 产品净重 | 18.4 | 19.9 | 20.2 | g | |
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引线输出 |
|||||
|
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA15L 系列精密电流互感器 | |||||
| GTA15L2.0 | 单位 | ||||
| 额定输入 | 100 | A(AC) | |||
| 额定输出 | 50 | mA(AC) | |||
| 变比 | 83.3340277778 | 倍率 | |||
| 相位差 | ≤ 30 ＇ (RL=10Ω) | 分 | |||
| 线性范围 | 0-600 (RL=10Ω) | A(AC) | |||
| 线性度 | 0.005 | % | |||
| 直流电阻 | 72±10Ω | Ω | |||
| 产品净重 | 63 | g | |||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引线输出 |
|||||
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA01L 系列精密电流互感器 | |||||
| 型号 | GTA01L1.0 | GTA01L1.5 | GTA01L2.0 | 单位 | |
| 额定输入 | 25 | 60 | 50 | A(AC) | |
| 额定输出 | 25 | 40 | 25 | mA(AC) | |
| 变比 | 1000:01:00 | 1500:01:00 | 2000:01:00 | 倍率 | |
| 相位差 | ≤5 ＇ (RL=20Ω) | ≤5 ＇ (RL=20Ω) | ≤5 ＇ (RL=20Ω) | 分 | |
| 线性范围 | 0-55 (RL=20Ω) | 0-100 (RL=20Ω) | 0-120 (RL=20Ω) | A(AC) | |
| 0-40 (RL=50Ω) | 0-80 (RL=50Ω) | 0-100 (RL=50Ω) | A(AC) | ||
| 线性度 | 0.10% | 0.10% | 0.10% | % | |
| 直流电阻 | 47±6Ω | 74±10Ω | 98±15Ω | Ω | |
| 产品净重 | 23.6 | 25.9 | 26.4 | g | |
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
| ZH-GTA01L 系列精密电流互感器 | |||||
| 型号 | GTA01L1.0 | GTA01L1.5 | GTA01L2.0 | 单位 | |
| 额定输入 | 25 | 60 | 50 | A(AC) | |
| 额定输出 | 25 | 40 | 25 | mA(AC) | |
| 变比 | 1000:01:00 | 1500:01:00 | 2000:01:00 | 倍率 | |
| 相位差 | ≤5 ＇ (RL=20Ω) | ≤5 ＇ (RL=20Ω) | ≤5 ＇ (RL=20Ω) | 分 | |
| 线性范围 | 0-55 (RL=20Ω) | 0-100 (RL=20Ω) | 0-120 (RL=20Ω) | A(AC) | |
| 0-40 (RL=50Ω) | 0-80 (RL=50Ω) | 0-100 (RL=50Ω) | A(AC) | ||
| 线性度 | 0.10% | 0.10% | 0.10% | % | |
| 直流电阻 | 47±6Ω | 74±10Ω | 98±15Ω | Ω | |
| 产品净重 | 23.6 | 25.9 | 26.4 | g | |
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性:符合 UL94-V0绝缘电阻:常态时大于 1000MQ 电压等级:0.66/0.72KV 耐压强度:4KV/50Hz/1min 工作频率:50/60Hz 工作温度:-40℃~+70℃ 密封材料:环氧树脂 安装方式:一次母线穿孔，二次引线输出 |
|||||
|
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GD-02B 系列精密电流互感器 | |||||
| GD-02B1.0 | GD-02B2.0 | GD-02B2.5 | 单位 | ||
| 额定输入 | 50 | 50 | 100 | A(AC) | |
| 额定输出 | 50 | 25 | 40 | mA(AC) | |
| 变比 | 1000:01:00 | 2000:01:00 | 2500:01:00 | 倍率 | |
| 相位差 | ≤ 10 ＇ (RL=20Ω) | ≤ 10 ＇ (RL=20Ω) | ≤5 ＇ (RL=20Ω) | 分 | |
| 线性范围 | 0-60 (RL=20Ω) | 0-120 (RL=20Ω) | 0-150 (RL=20Ω) | A(AC) | |
| 线性度 | 0.10% | 0.10% | 0.10% | % | |
| 直流电阻 | 35±6Ω | 117±20Ω | 83±15Ω | Ω | |
| 产品净重 | 22.5 | 22.3 | / | g | |
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性:符合 UL94-V0绝缘电阻:常态时大于 1000MS 电压等级:0.66/0.72KV 耐压强度:4KV/50Hz/1min 工作频率:50/60Hz 工作温度:-40℃~+70℃ 密封材料:环氧树脂安装方式:一次母线穿孔，二次引线输出 |
|||||
|
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA26L 系列精密电流互感器 |
|||||
| GTA26L2.0 | 单位 | ||||
| 额定输入 | 200 | A(AC) | |||
| 额定输出 | 100 | mA(AC) | |||
| 变比 | 83.3340277778 | 倍率 | |||
| 相位差 | ≤ 30 ＇ (RL=20Ω) | 分 | |||
| 线性范围 | 0-240 (RL=20Ω) | A(AC) | |||
| 0-200 (RL=50Ω) | A(AC) | ||||
| 线性度 | 0.005 | % | |||
| 直流电阻 | 60±10Ω | Ω | |||
| 产品净重 | 66.1 | g | |||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性:符合 UL94-V0绝缘电阻:常态时大于 1000MS 电压等级:0.66/0.72KV 耐压强度:4KV/50Hz/1min 工作频率:50/60Hz 工作温度:-40℃~+70℃ 密封材料:环氧树脂安装方式:一次母线穿孔，二次引线输出 |
|||||
|
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA29L 系列精密电流互感器 | |||||
| GTA29L1.0 | GTA29L2.0 | 单位 | |||
| 额定输入 | 100 | 100 | A(AC) | ||
| 额定输出 | 100 | 50 | mA(AC) | ||
| 变比 | 1000:01:00 | 2000:01:00 | 倍率 | ||
| 相位差 | ≤ 70 ＇ (RL=20Ω) | ≤ 35 ＇ (RL=20Ω) | 分 | ||
| 线性范围 | 0-120 (RL=20Ω) | 0-150 (RL=20Ω) | A(AC) | ||
| 线性度 | 0.50% | 0.50% | % | ||
| 直流电阻 | 25±5Ω | 107±15Ω | Ω | ||
| 产品净重 | 27 | 26.2 | g | ||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性:符合 UL94-V0绝缘电阻:常态时大于 1000M2 电压等级:0.66/0.72KV耐压强度:4KV/50Hz/1min 工作频率:50/60Hz工作温度:-40℃~+70℃ 密封材料:环氧树脂安装方式:一次母线穿孔，二次引线输出 |
|||||
|
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA11L 系列精密电流互感器 | |||||
| GTA11L3.0 | GTA11L4.0 | 单位 | |||
| 额定输入 | 100 | 100 | A(AC) | ||
| 额定输出 | 33.3 | 25 | mA(AC) | ||
| 变比 | 3000:01:00 | 4000:01:00 | 倍率 | ||
| 相位差 | ≤5 ＇ (RL=20Ω) | ≤5 ＇ (RL=20Ω) | 分 | ||
| 线性范围 | 0-120 (RL=20Ω) | 0-150 (RL=20Ω) | A(AC) | ||
| 0-120 (RL=50Ω) | 0-150 (RL=50Ω) | A(AC) | |||
| 线性度 | 0.10% | 0.10% | % | ||
| 直流电阻 | 255±30Ω | 410±40Ω | Ω | ||
| 产品净重 | 44.7 | 45 | g | ||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性:符合 UL94-V0绝缘电阻:常态时大于 1000M2电压等级:0.66/0.72KV 耐压强度:4KV/50Hz/1min 工作频率:50/60Hz工作温度:-40℃~+70℃ 密封材料:环氧树脂安装方式:一次母线穿孔，二次引线输出 |
|||||
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GD-02A 系列精密电流互感器 | |||||
| GD-02A1.0 | GD-02A2.0 | 单位 | |||
| 额定输入 | 100 | 100 | A(AC) | ||
| 额定输出 | 100 | 50 | mA(AC) | ||
| 变比 | 1000:01:00 | 2000:01:00 | 倍率 | ||
| 相位差 | ≤ 30 ＇ (RL=20Ω) | ≤ 30 ＇ (RL=20Ω) | 分 | ||
| 线性范围 | 0-150 (RL=20Ω) | 0-200 (RL=20Ω) | A(AC) | ||
| 0-90 (RL=50Ω) | 0-200 (RL=50Ω) | A(AC) | |||
| 线性度 | 0.50% | 0.50% | % | ||
| 直流电阻 | 19±5Ω | 69±10Ω | Ω | ||
| 产品净重 | 20.6 | 20.6 | g | ||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性:符合 UL94-V0绝缘电阻:常态时大于 1000M2电压等级:0.66/0.72KV 耐压强度:4KV/50Hz/1min 工作频率:50/60Hz工作温度:-40℃~+70℃ 密封材料:环氧树脂安装方式:一次母线穿孔，二次引线输出 |
|||||
|
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-CT-20 系列精密电流互感器 | |||||
| CT-20A1.0 | CT-20A2.0 | 单位 | |||
| 额定输入 | 100 | 200 | A(AC) | ||
| 额定输出 | 100 | 100 | mA(AC) | ||
| 变比 | 1000:01:00 | 2000:01:00 | 倍率 | ||
| 相位差 | ≤ 30 ＇ (RL=10Ω) | ≤ 30 ＇ (RL=10Ω) | 分 | ||
| 线性范围 | 0-300 (RL=10Ω) | 0-1000 (RL=10Ω) | A(AC) | ||
| 线性度 | 0.50% | 0.50% | % | ||
| 直流电阻 | 30±5Ω | 66±10Ω | Ω | ||
| 产品净重 | 57 | 63 | g | ||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性:符合 UL94-V0绝缘电阻:常态时大于 1000M2电压等级:0.66/0.72KV 耐压强度:4KV/50Hz/1min 工作频率:50/60Hz工作温度:-40℃~+70℃ 密封材料:环氧树脂安装方式:一次母线穿孔，二次引线输出 |
|||||
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-CT-23 系列精密电流互感器 | |||||
| CT-23A2.0 | CT-23A2.0 | 单位 | |||
| 额定输入 | 200 | 250 | A(AC) | ||
| 额定输出 | 100 | 125 | mA(AC) | ||
| 变比 | 2000:01:00 | 2000:01:00 | 倍率 | ||
| 相位差 | ≤ 30 ＇ (RL=10Ω) | ≤ 30 ＇ (RL=10Ω) | 分 | ||
| 线性范围 | 0-1000 (RL=10Ω) | 0-1200 (RL=10Ω) | A(AC) | ||
| 线性度 | 0.50% | 0.50% | % | ||
| 直流电阻 | 72±10Ω | 54±6Ω | Ω | ||
| 产品净重 | 68 | 78 | g | ||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性:符合 UL94-V0绝缘电阻:常态时大于 1000M2电压等级:0.66/0.72KV 耐压强度:4KV/50Hz/1min 工作频率:50/60Hz工作温度:-40℃~+70℃ 密封材料:环氧树脂安装方式:一次母线穿孔，二次引线输出 |
|||||
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA31L 系列精密电流互感器 | |||||
| GTA31L3.0 | GTA31L4.0 | 单位 | |||
| 额定输入 | 300 | 400 | A(AC) | ||
| 额定输出 | 100 | 100 | mA(AC) | ||
| 变比 | 3000:01:00 | 4000:01:00 | 倍率 | ||
| 相位差 | ≤ 15 ＇ (RL=10Ω) | ≤ 15 ＇ (RL=10Ω) | 分 | ||
| 线性范围 | 0-1800 (RL=10Ω) | 0-2400 (RL=10Ω) | A(AC) | ||
| 线性度 | 0.50% | 0.50% | % | ||
| 直流电阻 | 82±10Ω | 116±15Ω | Ω | ||
| 产品净重 | 70.8 | 72.1 | g | ||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性:符合 UL94-V0绝缘电阻:常态时大于 1000M2电压等级:0.66/0.72KV 耐压强度:4KV/50Hz/1min 工作频率:50/60Hz工作温度:-40℃~+70℃ 密封材料:环氧树脂 安装方式:一次母线穿孔，二次引线输出 |
|||||
|
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-CT-32 系列精密电流互感器 | |||||
| CT-32A3.0 | CT-32A4.0 | CT-32A5.0 | 单位 | ||
| 额定输入 | 300 | 400 | 500 | A(AC) | |
| 额定输出 | 100 | 100 | 100 | mA(AC) | |
| 变比 | 3000:01:00 | 4000:01:00 | 5000:01:00 | 倍率 | |
| 相位差 | ≤ 30 ＇ (RL=10Ω) | ≤ 30 ＇ (RL=10Ω) | ≤ 30 ＇ (RL=10Ω) | 分 | |
| 线性范围 | 0-1800 (RL=10Ω) | 0-2400 (RL=10Ω) | 0-3000 (RL=10Ω) | A(AC) | |
| 线性度 | 0.50% | 0.50% | 0.50% | % | |
| 直流电阻 | 95±15Ω | 120±20Ω | 140±15Ω | Ω | |
| 产品净重 | 100 | 108 | 115 | g | |
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性:符合 UL94-V0绝缘电阻:常态时大于 1000MS 电压等级:0.66/0.72KV 耐压强度:4KV/50Hz/1min 工作频率:50/60Hz 工作温度:-40℃~+70℃ 密封材料:环氧树脂 安装方式:一次母线穿孔，二次引线输出 |
|||||
|
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-CT-43 系列精密电流互感器 | |||||
| CT-43A5.0 | CT-43A6.0 | CT-43A8.0 | 单位 | ||
| 额定输入 | 500 | 600 | 800 | A(AC) | |
| 额定输出 | 100 | 100 | 100 | mA(AC) | |
| 变比 | 5000:01:00 | 6000:01:00 | 8000:01:00 | 倍率 | |
| 相位差 | ≤ 30 ＇ (RL=10Ω) | ≤ 30 ＇ (RL=10Ω) | ≤ 30 ＇ (RL=10Ω) | 分 | |
| 线性范围 | 0-2500 (RL=10Ω) | 0-3000 (RL=10Ω) | 0-4000 (RL=10Ω) | A(AC) | |
| 线性度 | 0.50% | 0.50% | 0.50% | % | |
| 直流电阻 | 135±20Ω | 167±20Ω | 232±25Ω | Ω | |
| 产品净重 | 153.4 | 162.3 | 168.2 | g | |
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性:符合 UL94-V0 绝缘电阻:常态时大于 1000MQ 电压等级:0.66/0.72KV 耐压强度:4KV/50Hz/1min 工作频率:50/60Hz 工作温度:-40℃~+70℃ 密封材料:环氧树脂 安装方式:一次母线穿孔，二次引线输出 |
|||||
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA37L 系列精密电流互感器 |
|||||
| GTA37L2.0 | 单位 | ||||
| 额定输入 | 50 | A(AC) | |||
| 额定输出 | 25 | mA(AC) | |||
| 变比 | 83.3340277778 | 倍率 | |||
| 相位差 | ≤ 10 ＇ (RL=5Ω) | 分 | |||
| 线性范围 | 0-70 (RL=5Ω) | A(AC) | |||
| 线性度 | 0.001 | % | |||
| 直流电阻 | 80±15Ω | Ω | |||
| 产品净重 | 5.7 | g | |||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性:符合 UL94-V0绝缘电阻:常态时大于 1000MS 电压等级:0.66/0.72KV耐压强度:4KV/50Hz/1min 工作频率:50/60Hz 工作温度:-40℃~+70℃ 密封材料:环氧树脂安装方式:一次母线穿孔，二次引线输出 |
|||||
|
|
|||||
| 悬挂引线——精密电流互感器 | |||||
| ZH-GTA36L 系列精密电流互感器 |
|||||
| GTA36L1.5 | 单位 | ||||
| 额定输入 | 60 | A(AC) | |||
| 额定输出 | 40 | mA(AC) | |||
| 变比 | 62.5006944444 | 倍率 | |||
| 相位差 | ≤5 ＇ (RL=5Ω) | 分 | |||
| 线性范围 | 0-72 (RL=5Ω) | A(AC) | |||
| 线性度 | 0.001 | % | |||
| 直流电阻 | 60±10Ω | Ω | |||
| 产品净重 | 8 | g | |||
| 尺寸公差 | 0.5 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|
|||||
| 阻燃特性:符合 UL94-VO 绝缘电阻:常态时大于 1000MQ 电压等级:0.66/0.72KV 耐压强度:4KV/50Hz/1min 工作频率:50/60Hz 工作温度:-40℃~+70℃ 密封材料:环氧树脂 安装方式:一次母线穿孔，二次引线输出 注意:所有参数仅供参考，如需更详细的产品介绍，欢迎随时联系我们！ |
|||||
复制产品链接
长按图片保存/分享
询盘
询盘
联系方式
付总
Tel: +86 159 4878 6301
Wechat: +86 15948786301
Email: sale@zehan.com
韩经理
Tel: +86 198 3510 1665
Wechat: +86 19835101665
Whatsapp: +86 19835101665
Email: hannanh@zehan.com
崔经理
Tel: +86
Wechat: +86 17827970967
Whatsapp: +86 17827970967
Email: sale@zehan.com
联系我们
请在下方留下您的邮箱，我们将尽快与您联系。
联系方式
韩经理
Tel: +86 198 3510 1665
Wechat: +86 19835101665
Whatsapp: +86 19835101665
Email: Hannah@zehan.com
Tel:15302839050
WhatsApp : +86 15302839050
Email us : leo2025.berta@gmail.com
崔经理
Tel:+86 17827970967
Wechat:17827970967
Whatsapp:+8617827970967
Email:aria@zehantech.com
联系我们
请在下方留下您的邮箱，我们将尽快与您联系。
© 2025 广东优磁精研科技有限公司 All rights reserved SiteMap
