母线内置——精密电流互感器
母线内置式精密电流互感器采用全嵌入式结构，直接集成于母线槽内部，实现非侵入式高精度电流测量。具备优异的隔离安全性、宽电流范围适应性和高稳定性，适用于智能配电系统、工业开关柜及高集成电力监测场景。
|
||||
| 母线内置——精密电流互感器 | ||||

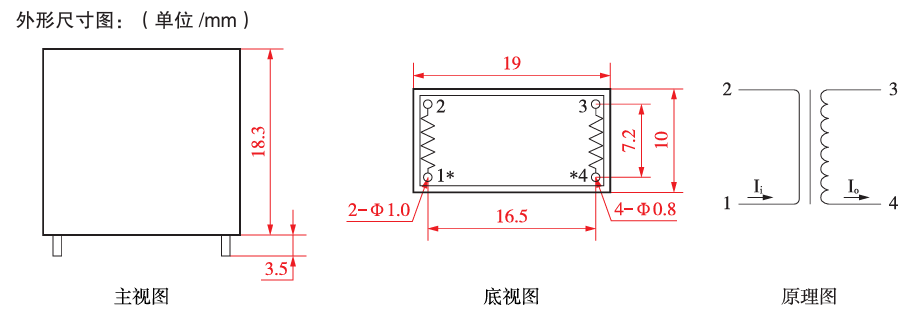

| ZH-GL-MXNZ01系列精密电流互感器 |
||||
| GL-MXNZ01 1.0 | GL-MXNZ01 2.0 | 单位 | ||
| 额定输入 | 5 | 5 | A(AC) | |
| 额定输出 | 5 | 2.5 | mA(AC) | |
| 变比 | 41.6673611111 | 83.3340277778 | 倍率 | |
| 相位差 | ≤ 15 ＇ (RL=50Ω) | ≤ 10 ＇ (RL=100Ω) | 分 | |
| 线性范围 | 0-12 (RL=50Ω) | 0-15 (RL=100Ω) | A(AC) | |
| 线性度 | 0.002 | 0.001 | % | |
| 直流电阻 | 48±8Ω | 187±20Ω | Ω | |
| 产品净重 | 7.9 | 7.5 | g | |
| 尺寸公差 | 0.5 | mm | ||
| 使用方式 | 一次电流从 1 流入互感器，二次绕组电流从 4 流入外部回路 | |||
|
||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：3KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：1、2为输入端，3、4为输出端 |
||||
|
|
||||
| 母线内置——精密电流互感器 | ||||

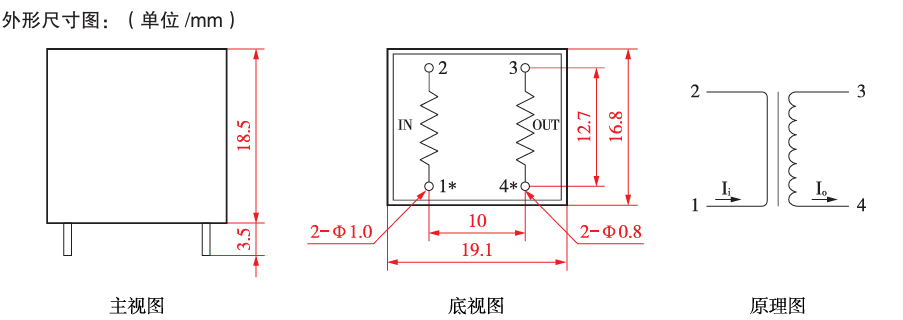

| ZH-GL-MXNZ02系列精密电流互感器 |
||||
| GL-MXNZ02 1.0 | GL-MXNZ02 2.0 | 单位 | ||
| 额定输入 | 5 | 5 | A(AC) | |
| 额定输出 | 5 | 2.5 | mA(AC) | |
| 变比 | 1000:01:00 | 2000:01:00 | 倍率 | |
| 相位差 | ≤ 15 ＇ (RL=50Ω) | ≤ 10 ＇ (RL=100Ω) | 分 | |
| 线性范围 | 0-15 (RL=50Ω) | 0-15 (RL=100Ω) | A(AC) | |
| 线性度 | 0.20% | 0.10% | % | |
| 直流电阻 | 121±15Ω | 209±25Ω | Ω | |
| 产品净重 | 12.6 | 13.6 | g | |
| 尺寸公差 | 0.5 | mm | ||
| 使用方式 | 一次电流从 1 流入互感器，二次绕组电流从 4 流入外部回路 | |||
|
||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：3KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：1、2为输入端，3、4为输出端 |
||||
|
|
||||
| 母线内置——精密电流互感器 | ||||
| ZH-GL-MXNZ03系列精密电流互感器 |
||||
| GL-MXNZ03 1.0 | GL-MXNZ03 2.0 | 单位 | ||
| 额定输入 | 5 | 5 | A(AC) | |
| 额定输出 | 5 | 2.5 | mA(AC) | |
| 变比 | 1000:01:00 | 2000:01:00 | 倍率 | |
| 相位差 | ≤ 15 ＇ (RL=50Ω) | ≤ 10 ＇ (RL=100Ω) | 分 | |
| 线性范围 | 0-12 (RL=50Ω) | 0-15 (RL=100Ω) | A(AC) | |
| 线性度 | 0.20% | 0.10% | % | |
| 直流电阻 | 65±10Ω | 200±25Ω | Ω | |
| 产品净重 | 9.3 | 9.6 | g | |
| 尺寸公差 | 0.5 | mm | ||
| 使用方式 | 一次电流从 1 流入互感器，二次绕组电流从 4 流入外部回路 | |||
|
||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：3KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：1、2为输入端，3、4为输出端 |
||||
|
|
||||
| 母线内置——精密电流互感器 | ||||
| ZH-GL-MXNZ04系列精密电流互感器 |
||||
| GL-MXNZ04 1.0 | GL-MXNZ04 2.0 | 单位 | ||
| 额定输入 | 5 | 5 | A(AC) | |
| 额定输出 | 5 | 2.5 | mA(AC) | |
| 变比 | 1000:01:00 | 2000:01:00 | 倍率 | |
| 相位差 | ≤ 15 ＇ (RL=50Ω) | ≤ 10 ＇ (RL=100Ω) | 分 | |
| 线性范围 | 0-12 (RL=50Ω) | 0-15 (RL=100Ω) | A(AC) | |
| 线性度 | 0.20% | 0.10% | % | |
| 直流电阻 | 65±10Ω | 161±20Ω | Ω | |
| 产品净重 | 8.2 | 8.8 | g | |
| 尺寸公差 | 0.5 | mm | ||
| 使用方式 | 一次电流从 1 流入互感器，二次绕组电流从 4 流入外部回路 | |||
|
||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：3KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：1、2为输入端，3、4为输出端 |
||||
|
|
||||
| 母线内置——精密电流互感器 | ||||
| ZH-GL-MXNZ04A系列精密电流互感器 | ||||
| GL-MXNZ04A 1.0 | GL-MXNZ04A 2.0 | 单位 | ||
| 额定输入 | 5 | 5 | A(AC) | |
| 额定输出 | 5 | 2.5 | mA(AC) | |
| 变比 | 1000:01:00 | 2000:01:00 | 倍率 | |
| 相位差 | ≤ 15 ＇ (RL=50Ω) | ≤ 10 ＇ (RL=100Ω) | 分 | |
| 线性范围 | 0-12 (RL=50Ω) | 0-15 (RL=100Ω) | A(AC) | |
| 线性度 | 0.20% | 0.10% | % | |
| 直流电阻 | 65±10Ω | 161±20Ω | Ω | |
| 产品净重 | 8.2 | 8.8 | g | |
| 尺寸公差 | 0.5 | mm | ||
| 使用方式 | 一次电流从 1 流入互感器，二次绕组电流从 3 流入外部回路 | |||
|
||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：3KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：1、2为输入端，3、4为输出端 |
||||
|
|
||||
| 母线内置——精密电流互感器 | ||||
| ZH-GL-MXNZ07系列精密电流互感器 | ||||
| GL-MXNZ07 1.0 | GL-MXNZ07 2.0 | 单位 | ||
| 额定输入 | 25 | 20 | A(AC) | |
| 额定输出 | 25 | 10 | mA(AC) | |
| 变比 | 1000:01:00 | 2000:01:00 | 倍率 | |
| 相位差 | ≤5 ＇ (RL=20Ω) | ≤5 ＇ (RL=20Ω) | 分 | |
| 线性范围 | 0-40 (RL=20Ω) | 0-50 (RL=20Ω) | A(AC) | |
| 线性度 | 0.10% | 0.10% | % | |
| 直流电阻 | 50±10Ω | 128±15Ω | Ω | |
| 产品净重 | 19.2 | 17.9 | g | |
| 尺寸公差 | 0.5 | mm | ||
| 使用方式 | 一次电流从 1 流入互感器，二次绕组电流从 4 流入外部回路 | |||
|
||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：3KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：1、2为输入端，3、4为输出端 |
||||
|
|
||||
| 母线内置——精密电流互感器 | ||||
| ZH-GL-MXNZ08系列精密电流互感器 |
||||
| GL-MXNZ08 | 单位 | |||
| 额定输入 | 40 | A(AC) | ||
| 额定输出 | 20 | mA(AC) | ||
| 变比 | 83.3340277778 | 倍率 | ||
| 相位差 | ≤5 ＇ (RL=20Ω) | 分 | ||
| 线性范围 | 0-60 (RL=20Ω) | A(AC) | ||
| 线性度 | 0.001 | % | ||
| 直流电阻 | 120±15Ω | Ω | ||
| 产品净重 | 25.5 | g | ||
| 尺寸公差 | 0.5 | mm | ||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | |||
|
||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：50/60Hz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，S1、S2为输出 注意: 所有参数仅供参考，如需更详细的产品介绍，欢迎随时联系我们！ |
||||
