高频—精密电流互感器
高频精密电流互感器采用高频低损耗磁芯与优化绕组设计，在10kHz‑1MHz范围内实现高精度电流测量。具备快速响应、低相位误差与宽温度稳定性，适用于开关电源、高频逆变器及精密射频功率监测。
|
|||||
| 高频—精密电流互感器 | |||||

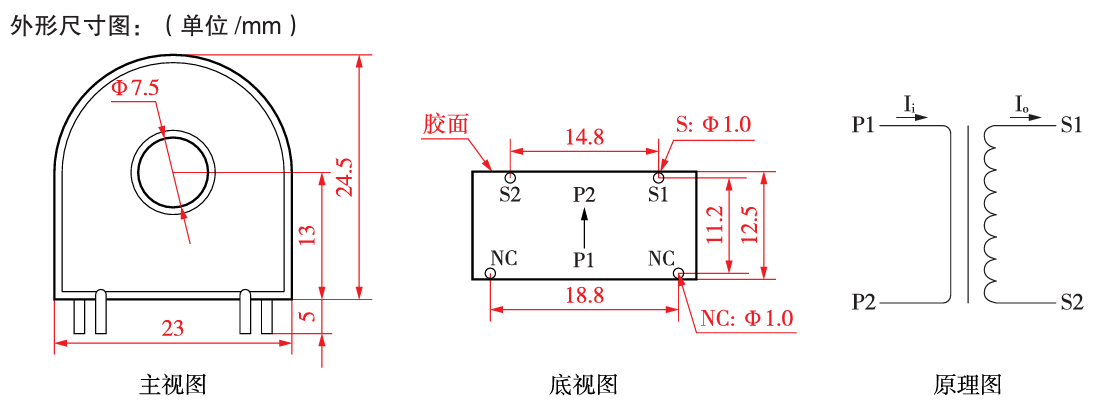

| ZH-GL-GPCT01Z系列精密电流互感器 |
|||||
| GL-GPCT01Z 0.2 | GL-GPCT01Z 0.4 | 单位 | |||
| 额定输入 | 20 | 20 | A(AC) | ||
| 额定输出 | 100 | 50 | mA(AC) | ||
| 变比 | 200:01:00 | 400:01:00 | 倍率 | ||
| 采样电阻 | 根据所需电压值，工作频率值调整 | Ω | |||
| 过载倍数 | 1.2 倍 | 倍 | |||
| 隔离耐压 | 4KV | KV | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
| 电感量 | 170~300 | 500~1000 | mH | ||
| 测试标准 | 1KHz 0.3V | / | |||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：80KHz~400KHz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引针输出 |
|||||
|
|
|||||
| 高频—精密电流互感器 | |||||
| ZH-GL-GPCT02Z系列精密电流互感器 | |||||
| GL-GPCT02Z 0.2 | GL-GPCT02Z 0.4 | 单位 | |||
| 额定输入 | 20 | 20 | A(AC) | ||
| 额定输出 | 100 | 50 | mA(AC) | ||
| 变比 | 200:01:00 | 400:01:00 | 倍率 | ||
| 采样电阻 | 根据所需电压值，工作频率值调整 | Ω | |||
| 过载倍数 | 1.2 倍 | 倍 | |||
| 隔离耐压 | 4KV | KV | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
| 电感量 | 170~300 | 500~1000 | mH | ||
| 测试标准 | 1KHz 0.3V | / | |||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：80KHz~400KHz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：印制板安装 |
|||||
|
|
|||||
| 高频—精密电流互感器 | |||||
| ZH-GL-GPCT03Z系列精密电流互感器 | |||||
| GL-GPCT03Z | 单位 | ||||
| 额定输入 | 20 | 20 | 20 | 20 | A(AC) |
| 额定输出 | 400 | 200 | 100 | 50 | mA(AC) |
| 变比 | 50:01:00 | 100:01:00 | 200:01:00 | 400:01:00 | 倍率 |
| 采样电阻 | 根据所需电压值，工作频率值调整 | Ω | |||
| 过载倍数 | 1.2 倍 | 倍 | |||
| 隔离耐压 | 4KV | KV | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
| 电感量 | 6~30 | 40~80 | 170~300 | 500~1000 | mH |
| 测试标准 | 1KHz 0.3V | / | |||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：80KHz~400KHz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引针输出 |
|||||
|
|
|||||
| 高频—精密电流互感器 | |||||
| ZH-GTA14ZBGP系列精密电流互感器 | |||||
| GTA14ZB2.0GP | 单位 | ||||
| 额定输入 | 50 | A(AC) | |||
| 额定输出 | 25 | mA(AC) | |||
| 变比 | 2000:01:00 | 倍率 | |||
| 采样电阻 | 根据所需电压值工作频率值调整 | Ω | |||
| 过载倍数 | 28:48:00 | 倍 | |||
| 线性度 | 0:28:48 | % | |||
| 直流电阻 | 67±10Ω | Ω | |||
| 产品净重 | 348:00:00 | g | |||
| 尺寸公差 | 12:00:00 | mm | |||
| 使用方式 | 一次电流从 P1 流入互感器，二次绕组电流从 S1 流入外部回路 | / | |||
|
|||||
| 阻燃特性：符合UL94-V0 绝缘电阻：常态时大于1000MΩ 电压等级：0.66/0.72KV 耐压强度：4KV/50Hz/1min 工作频率：2K-300KHz 工作温度：-40℃~+70℃ 密封材料：环氧树脂 安装方式：一次母线穿孔，二次引针输出 注意: 所有参数仅供参考，如需更详细的产品介绍，欢迎随时联系我们！ |
|||||
