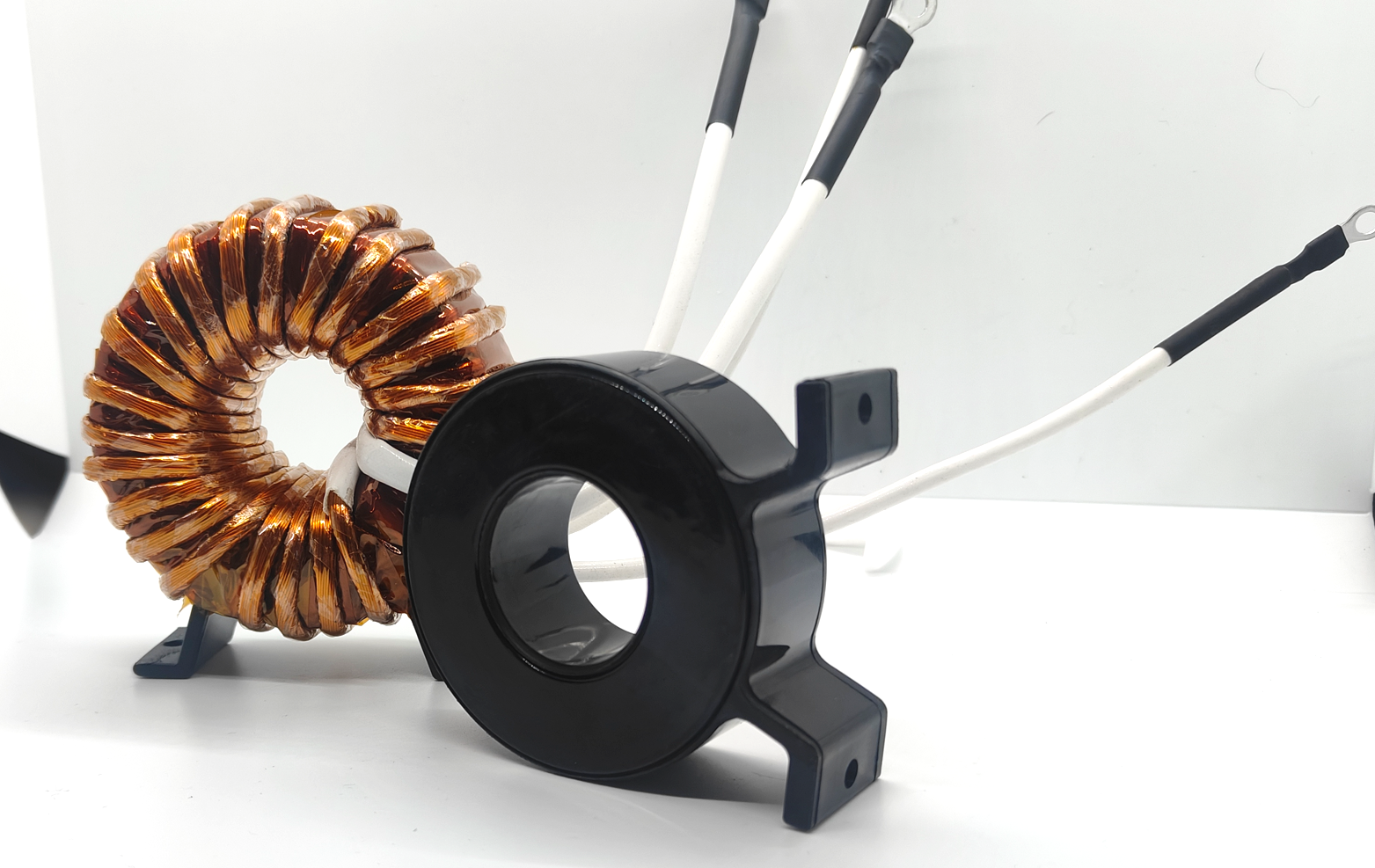

高频变压器纳米晶磁芯
采用 纳米晶（饱和磁感 1.2-1.5T），涡流损耗较铁氧体降低60% 以上，支持 20kHz-1MHz 高频场景，适配开关电源与逆变器需求。
|
|||||||||||||
| 高频变压器纳米晶磁芯 | |||||||||||||
|
|||||||||||||
| 高频低损耗特性 采用 纳米晶（饱和磁感 1.2-1.5T），涡流损耗较铁氧体降低60% 以上，支持 20kHz-1MHz 高频场景，适配开关电源与逆变器需求。 高磁导率与精度 初始磁导率达 8×10⁴ Gs/Oe，配合磁芯气隙优化设计，电流采样线性误差可控制在 ±0.2% 以内，满足智能电表等高精度场景。 宽温稳定性 工作温度范围覆盖 -40℃~+180℃，高温下磁导率衰减率<10%，优于传统硅钢与铁氧体。 小型化与轻量化 纳米晶磁芯体积缩小 50%，重量降低 60%，适配新能源汽车、便携式设备等对空间敏感的应用 |
|||||||||||||
| 型号 | 磁芯尺寸 (mm) | 外壳尺寸 (mm) | 横截面面积 (cm2) |
磁性长度 | 重量 | 适用逆变焊机电源 (KW) |
适用逆变焊机输出电流 (A) | ||||||
| 外径 | 内径 | 高度 | 外径 | 内径 | 高度 | (cm) | (g) | ||||||
| ZH-503220 | 50 | 32 | 20 | 54 | 28 | 24 | 1.35 | 12.87 | 125 | ||||
| ZH-644020 | 64 | 40 | 20 | 66 | 37 | 23 | 1.8 | 16.34 | 213 | 2-5 | |||
| ZH-704025 | 70 | 40 | 25 | 72 | 37 | 28 | 2.81 | 17.28 | 352 | 3 | |||
| ZH-755025 | 75 | 50 | 25 | 77 | 47 | 28 | 2.34 | 19.63 | 334 | 4.5 | |||
| ZH-805020 | 80 | 50 | 20 | 82 | 46 | 23 | 2.25 | 20.42 | 333 | 4 | |||
| ZH-805025 | 80 | 50 | 25 | 85 | 44 | 30 | 2.81 | 20.42 | 416 | 5 | 120A 160A | ||
| ZH-904020 | 90 | 40 | 20 | / | / | / | 3.75 | 20.42 | 555 | 10 | |||
| ZH-1005025 | 100 | 50 | 25 | 105 | 44 | 30 | 4.69 | 23.56 | 801 | 12 | |||
| ZH-1006020 | 100 | 60 | 20 | 105 | 56 | 23 | 3 | 25.13 | 547 | 8 | 160A 200A | ||
| ZH-1206030 | 120 | 60 | 30 | 125 | 57 | 35 | 6.75 | 28.27 | 1384 | 15 | 315A | ||
| ZH-1207020 | 120 | 70 | 20 | 125 | 67 | 25 | 3.75 | 29.85 | 812 | 10 | |||
| ZH-1207025 | 120 | 70 | 25 | 125 | 67 | 30 | 4.69 | 29.85 | 1014 | 12 | 200A 250A | ||
| ZH-1207030 | 120 | 70 | 30 | 125 | 67 | 35 | 5.63 | 29.85 | 1217 | 15 | 315A 400A | ||
| ZH-1308040 | 130 | 80 | 40 | 136 | 76 | 45 | 7.5 | 32.99 | 1793 | 25 | 400A 500A | ||
| ZH-1308050 | 130 | 80 | 50 | 136 | 76 | 55 | 9.38 | 32.99 | 2242 | 30 | 500A 630A | ||
| ZH-1309050 | 130 | 90 | 50 | 136 | 85 | 56 | 7.5 | 34.56 | 1880 | 30 | 630A | ||
| ZH-1308060 | 130 | 80 | 60 | 136 | 85 | 66 | 11.25 | 32.99 | 2690 | 40 | 630A | ||
| ZH-18011060 | 180 | 110 | 60 | 186 | 105 | 66 | 15.75 | 45.55 | 5202 | 60 | 1250A | ||
|
|||||||||||||
| 基础参数 | 纳米晶磁芯 | 铁氧铁 | |||||||||||
| 饱和磁致伸缩感应 Bs(T) | 1.25 | 0.5 | |||||||||||
| 剩余磁场密度Br (T) (20KHz) | <0.20 | 0.2 | |||||||||||
| 磁损 (20KHz, 0.2T) (W/kg) | <3.4 | 7.5 | |||||||||||
| 磁损 (20KHz, 0.5T) (W/kg) | <35 | / | |||||||||||
| 磁损 (20KHz, 0.3T) (W/kg) | <40 | / | |||||||||||
| 渗透率 (20KHz) (Ge//Oe) | >2x104 | 2x103 | |||||||||||
| 强制力 (A/m) | <1.60 | 6 | |||||||||||
| 饱和磁致伸缩系数 λs | <2x10-6 | 4x10-6 | |||||||||||
| 电阻率 (µΩcm) | 80 | 1X106 | |||||||||||
| 居里温度 (°C) | 570 | <200 | |||||||||||
| 操作效率 | >0.70 | --- | |||||||||||
| 注：可根据客户需求进行定制，欢迎随时与我们联系。 | |||||||||||||
