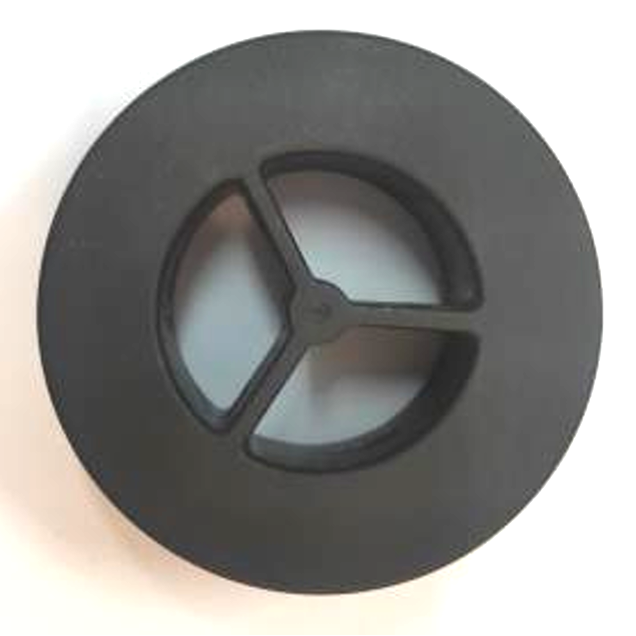

抗饱和纳米晶磁芯
ZH系列抗饱和纳米晶磁芯具备高磁导率、低损耗和出色的温度稳定性（居里点580°C，在-55°C至125°C范围内性能稳定），适用于高要求电力电子设备中的EMC共模扼流圈和高频功率变压器。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 抗饱和纳米晶磁芯 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.特点 ZH系列抗饱和纳米晶磁芯 具有高磁导率,高的插入损耗，良好的频率特性；高居里温度(580℃),优良的温度特性， 温度恒定性好，-55~125℃温度范围内电感量基本不变。 2.应用范围 适合大不平衡电流EMC 共模电感磁芯，高频功率变压器磁芯 。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品型号 |
磁芯规格 | 磁芯外形尺寸 | Le cm | Ae cm2 | G g | 电感系数 uH |
||||||||||||||||||||||||||||||||||||||||||||||||
| OD | ID | HT | OD | ID | HT | |||||||||||||||||||||||||||||||||||||||||||||||||
| mm | mm | mm | mm | mm | mm | 10k | 100k | |||||||||||||||||||||||||||||||||||||||||||||||
| ZH-3113S | 31 | 19 | 13 | 34.3 | 15.7 | 16.3 | 7.9 | 0.540 | 30.9 | 30.2 | 14.7 | |||||||||||||||||||||||||||||||||||||||||||
| ZH-6420S | 64 | 40 | 20 | 66.6 | 37.2 | 26.6 | 16.3 | 1.800 | 214.5 | 48.5 | 23.5 | |||||||||||||||||||||||||||||||||||||||||||
| ZH-6430S | 64 | 40 | 30 | 68.8 | 36.4 | 35.3 | 16.3 | 2.700 | 321.8 | 72.7 | 35.3 | |||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：以上数据仅供参考，可根据客户需求进行定制，期待您的咨询！ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
